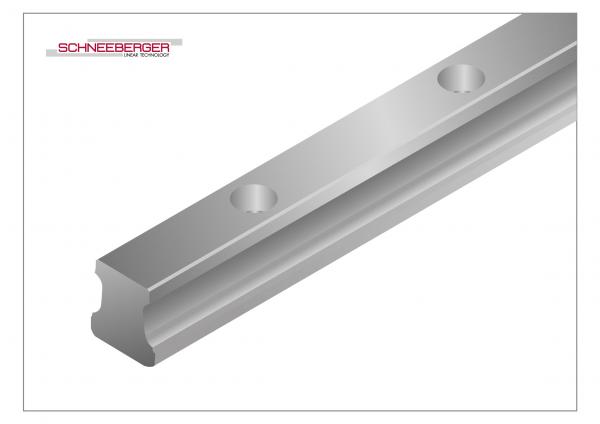

BM S 15-N-G3-KC-R1-0417-28,5-28,5-CN Schiene
TOP

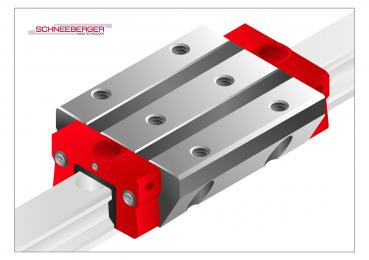

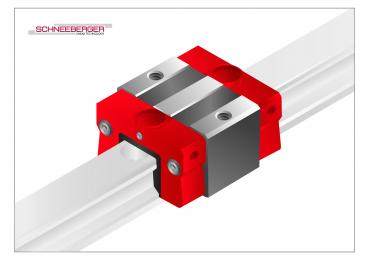

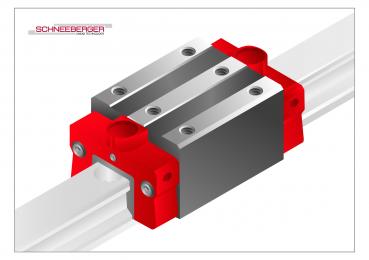

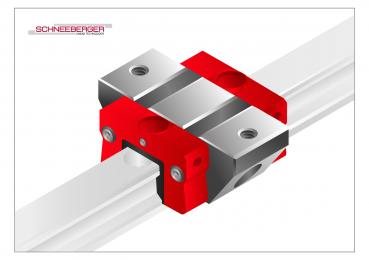

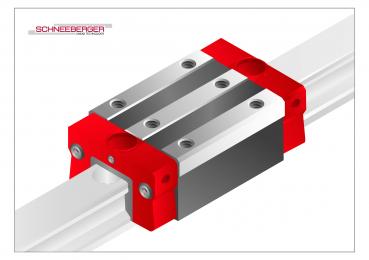

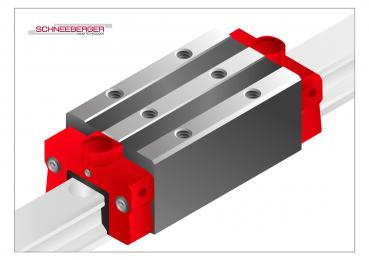

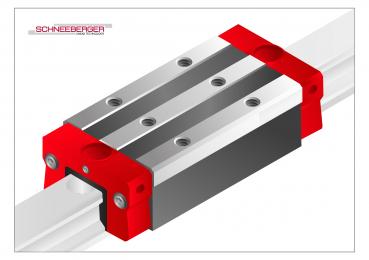

SCHNEEBERGER MONORAIL BM - Lineare Kugelführungen
Sehr gute dynamische Eigenschaften und hohe Wirtschaftlichkeit sind die Kennzeichen der Kugelführung MONORAIL BM. Das neuartige Design mit wenigen aber optimal gestalteten Bauteilen ermöglicht durch die geringe Anzahl von Übergängen im Kugelumlauf hervorragende Laufeigenschaften, welche gekennzeichnet sind durch hohe Laufruhe, geringe Pulsation, niedere Reibwerte und hohe Verfahrgeschwindigkeiten. Durch das trapezförmige Schienenprofil wird eine hohe Steifigkeit der Führung erreicht und gleichzeitig der Wartungsaufwand erheblich reduziert, da Verschleissteile ohne Demontage der Führung gewechselt werden können. Die vollständige Abdichtung der Wagen gewährleistet eine hohe Zuverlässigkeit bei langer Lebensdauer.
Technische Eigenschaften:
- 4 Kugelreihen mit 2-Punkt-Kontakt in O-Geometrie
- Optimierte Bahngeometrie mit geringer Anzahl Übergängen
- Geringe Anzahl von Einzelteilen
- Reduzierte Wartung durch integrierte Schmiermittelreservoirs
- Komplette Führungswagenabdichtung
- Trapezförmiges Führungsschienenprofil für hohe Steifigkeit und verein- fachten Verschleißteilewechsel
- Hauptabmessungen gemäß DIN 645-1
Hauptanwendungsgebiete:
- Werkzeugmaschinen für kleine und mittlere Zerspanleistungen
- Hilfsachsen
- Holzbearbeitungsmaschinen
- Blechbearbeitungsmaschinen
- Wasser-strahl-/Laserschneidanlagen
- Stanzautomaten
- Robotik
- Handlinggeräte und Automationstechnik
- Elektronik und Halbleitertechnik
- Messtechnik
- Medizintechnik

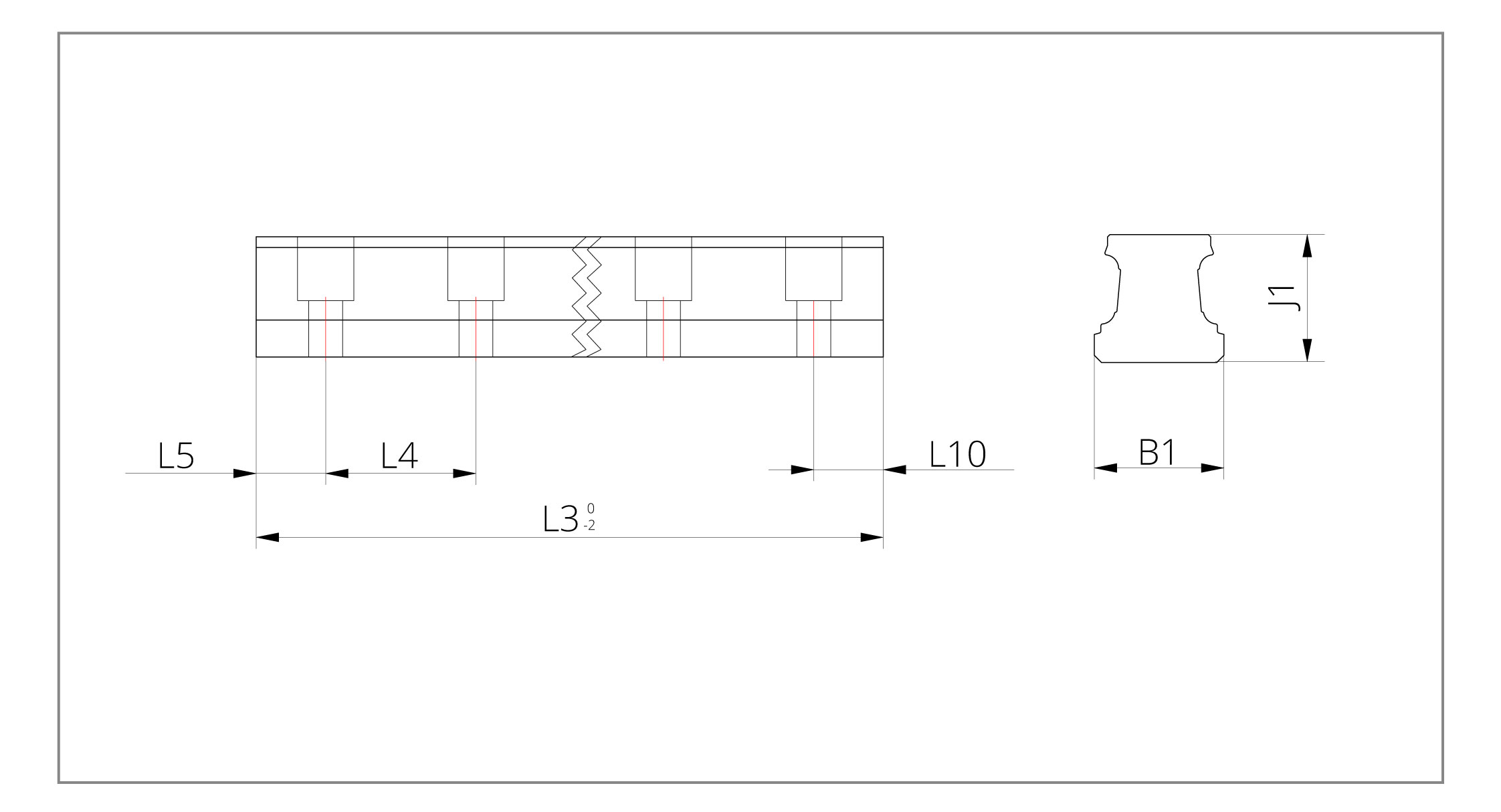

| B1 | Schienenbreite | 15 |
| J1 | Schienenhöhe | 15.7 |
| L3 | Schienenlänge | 417 |
| L4 | Abstand Befestigungsbohrungen | 60 |
| L5 / L10 | Position erste / letzte Befestigungsbohrung | 28.5 / 28.5 |
- Datenblatt BM 15 (499.3 KB)
