MNN 12-G3 Führungswagen
MINIRAIL – 2-reihige Kugelumlaufführung
- LUBE-S für Langzeit-Wartungsfreie Betriebe entwickelt (bis zu 20.000 km ohne nachschmieren)
- LUBE-S sehr gut für Kurzhubanwendungen, da die Schmierung direkt an den Kugeln stattfindet
- LUBE-S und konventionelle Führungswagen, beides aus guten Gründen lieferbar
- Vakuumtauglich bis 10-7 mbar (10-9 mbar auf Anfrage)
- Bestimmte Größen für Temperaturbereich (-60°C bis +150°C) geeignet
- Wagen und Schienen aus Edelstahl
- 100%-ige Austauschbarkeit aller MINIRAIL Größen
- Verschmutzungsunempfindlich
- Geringe Hubpulsation
- Einzelschienen bis 1m Schienenlänge (Gestoßen unbegrenzt)
- Geschwindigkeiten bis 5 m/s und Beschleunigungen bis 300 m/s2

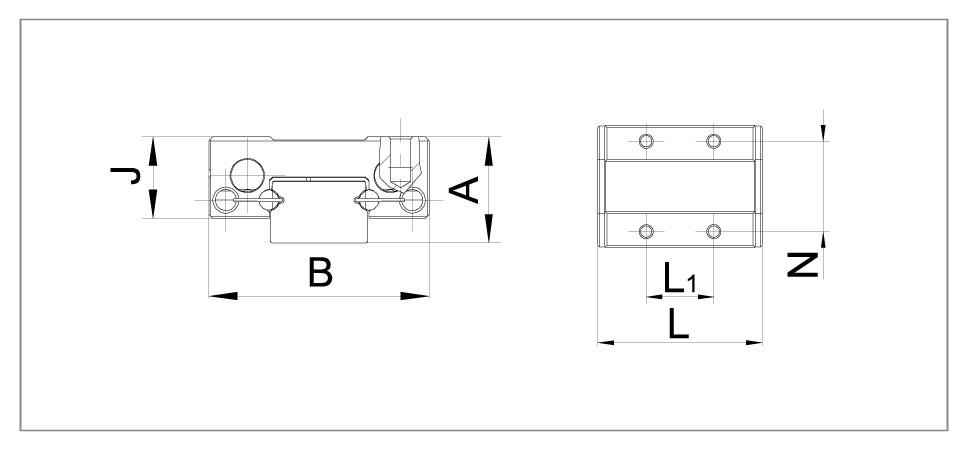

| A | Systemhöhe | 13 |
| B | Systembreite | 27 |
| J | Wagenhöhe | 10 |
| L | Wagenlänge mit Abstreifer | 36.4 |
| L1 | Abstand Befestigungsbohrungen längs | 15 |
| N | Abstand Befestigungsbohrungen quer | 20 |
| C0 | Statische Tragzahl | 3900 |
| C | Dynamische Tragzahl | 2510 |
