MINIRAIL – Die Miniatur-Profilschienenführung
-
Prozesssicherheit dank überlegenem Design
-
Geschwindigkeiten bis 5 m/s und Beschleunigungen bis 300 m/s2
-
Die präzis gefertigten Wagen lassen sich beliebig austauschen
-
Geringe Verschmutzungsgefahr dank geringen Spaltmassen zwischen Wagen und Schiene
-
Geringe Hubpulsation dank optimal geformten Kugelumlenkungen
-
Vakuumtauglich bis 10-7 mbar (10-9 mbar auf Anfrage)
-
Die Option Langzeitschmierung LUBE-S ermöglicht einen wartungsfreien Betrieb
-
Unbegrenzte Schienenlänge

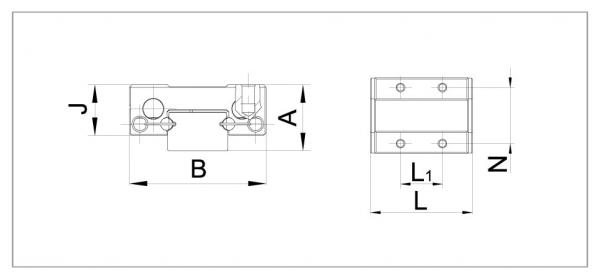

Abmessungen (mm)
A |
Systemhöhe |
12 |
B |
Systembreite |
30 |
J |
Wagenhöhe |
8.5 |
L |
Wagenlänge mit Abstreifer |
40 |
L1 |
Abstand Befestigungsbohrungen längs |
12 |
N |
Abstand Befestigungsbohrungen quer |
21 |
Tragzahlen (N)
C0 |
Statische Tragzahl |
3880 |
C |
Dynamische Tragzahl |
2140 |

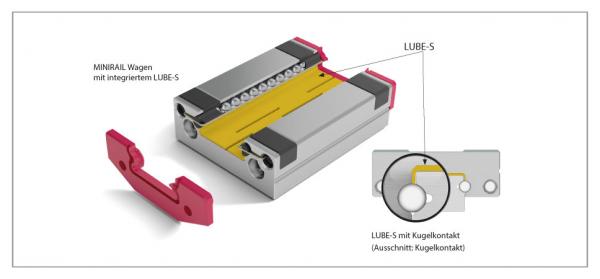

Langzeitschmierung LUBE-S
Alle MINIRAIL Wagen lassen sich optional mit LUBE-S bestellen. Die ausgeklügelte, Langzeitschmierung LUBE-S ist ein Schmiermittelreservoir. Mittels Kapillareffekt gibt es das gespeicherte Schmiermittel tangential und in allen Einbaulagen direkt und dosiert an die umlaufenden Kugeln ab. LUBE-S ist auf der Wageninnenseite integriert und schmiert alle Kugeln, die unmittelbar im Lasteingriff stehen. Auch bei Kurzhubanwendungen ist die Schmierung über LUBE-S sicher-gestellt.Mit LUBE-S ausgerüstete Wagen werden mit Spaltabstreifern geliefert.
